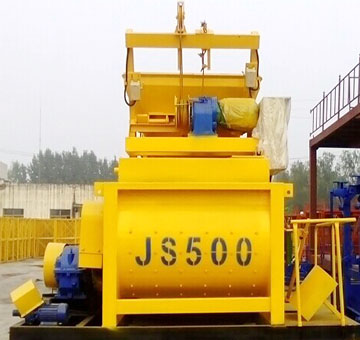

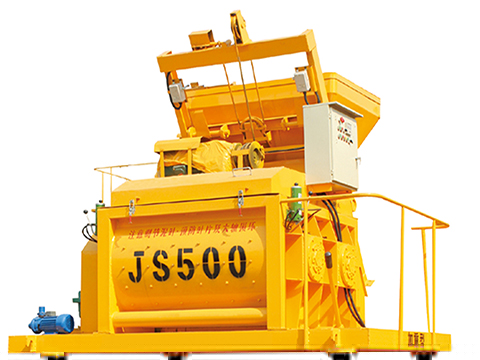

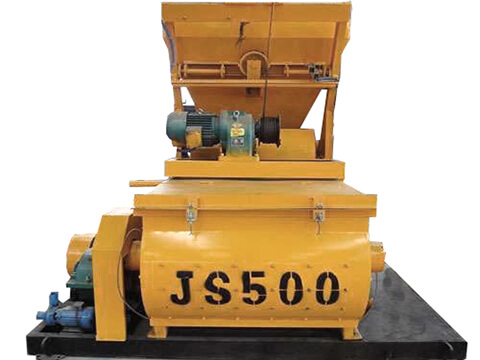

產品結構

1.攪拌系統

500型攪拌機的攪拌系統包括：攪拌筒、攪拌軸、攪拌臂、攪拌葉片和側葉片。攪拌筒內裝有兩根水平配置的攪拌軸，每根軸上均裝有攪拌葉片。在靠近攪拌筒兩端的攪拌臂上分別裝有側葉片，可刮掉端面上的混凝土，并改變混凝土的流向。

2.上料系統

上料時，將需要攪拌的混合物裝在料斗內，啟動上料系統，鋼絲繩牽引料斗向上爬升，當爬升到一定高度時，料斗進入上料架，斗門即自動打開，物料經漏斗卸入攪拌筒內。

3.供水系統

500型攪拌機的供水系統由電機、水泵、節流閥、清洗裝置、噴水管等組成。拌制混凝土所需的水是由水泵通過節流閥送至噴水管，節流閥可調節水的流量。

4.卸料系統

卸料系統由卸料門、氣缸或者是液壓缸等機構組成，有三種結構：液壓控制、氣動控制、手動控制。卸料門安裝在500型攪拌機底部，通過氣缸或者液壓缸，實現機動卸料，在卸料門上方左右各安裝一個限位開關，以控制卸料門的開閉位置，通過調節密封條的位置可保證卸料門密封。

5.傳動系統

電動機直接與擺線針減速器相接，減速器兩輸出軸通過兩對開式齒輪分別帶動兩根水平配置的攪拌軸反向等速回轉。該系統的優點為：傳動平穩，傳遞扭矩大，性價比高。

技術參數

500型攪拌機參數
出料容量	500l	攪拌電機	Y180M-4(B3)
進料容量	800l	功率	18.5kw
大粒徑	80mm	卷揚電機	132M-4
葉片轉速	30r/min	功率	5.5kw
葉片數量	2×7	水泵型號	MB-50-40-95
生產率	30m3/h	功率	0.75kw
提升轉速	35m/min	電動推桿	DT500-30Ⅱ

工作原理

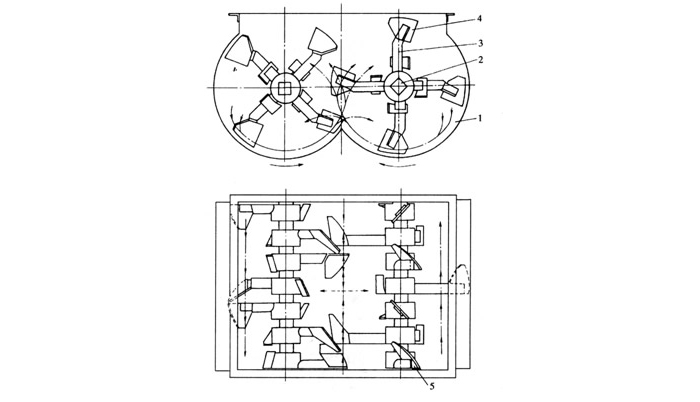

500型攪拌機工作時，減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。

設備價格

500型攪拌機的質量是決定其價格的主要因素，俗話說一分錢一分貨，500型攪拌機的質量越好，價格也會隨之更高。方泰建機建議各位客戶好實地考察廠家的規模和實力，不可盲目從網上比較價格，避免上當受騙。

如需快速了解500型攪拌機價格，請撥打鄭州昌利建機銷售熱線：187 6885 0222。
