皮帶輸送機是混凝土攪拌站中常用的骨料輸送設備，本文就其結構示意圖及布置方式進行詳細介紹，以便大家了解。

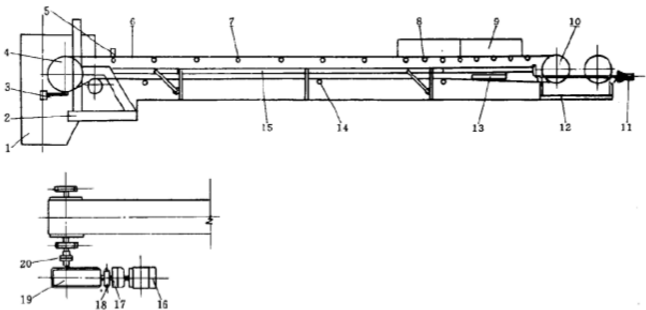

1.皮帶輸送機結構示意圖

1-頭部漏斗；2-機架；3-頭部清掃器；4-傳動滾筒；5-安全保護裝置；6-輸送帶；7-承載托輥；8-緩沖托輥；9-導料槽；10-改向滾筒；11-拉緊裝置；12-尾架；13-空段清掃器；14-回程托輥；15-中間架；16-電動機；17-液力耦合器；18-制動器；19-減速器；20-聯軸器

輸送帶是承載和牽引構件由上下托輥支承，繞過頭部、尾部滾筒形成閉合環路，借助傳動托輥同于輸送帶間的摩擦傳遞動力，實現物料的連續輸送。

滾筒分為傳動滾筒和改向滾筒，傳動滾筒與驅動裝置相連，其作用是將力傳向輸送帶。

改向滾筒用來改變輸送帶的運行方向。

托輥的作用是承托輸送帶及輸送帶上所載的物料。

張緊裝置的作用是在輸送帶內產生一定預張力，避免物體在傳動滾筒上滑動，同時控制輸送帶在托輥間的撓度，以減少阻力和避免撒料。

驅動裝置為帶式輸送機提供動力。

2.皮帶輸送機布置形式

混凝土攪拌站皮帶輸送機的驅動方式按照驅動裝置可以分為單點驅動方式和多點驅動方式兩種。所謂單點驅動方式是指驅動裝置集中安裝在輸送機的某一位置，一般安裝在機頭處；多點驅動方式是指驅動裝置安裝在多處位置。通常帶式輸送機采用單點驅動方式，單點驅動方式根據傳動滾筒的數目又可分為單滾筒和多滾筒驅動，而滾筒又可由單個或多個電動機驅動。單筒、單電機驅動方式為常用的。
